案例简介：本案例为优胜承接加工的一套手板零件，1序-整块铝开粗-夹虎钳-留工艺圆，2序-从支架板底部锁螺丝-手板底面及圆角精光-水笔画圆大致定位-用AB胶把圆柱粘到底面，3序上五轴锁支架板-铣掉工艺圆柱-精光曲面及侧面钻孔。
加工工艺

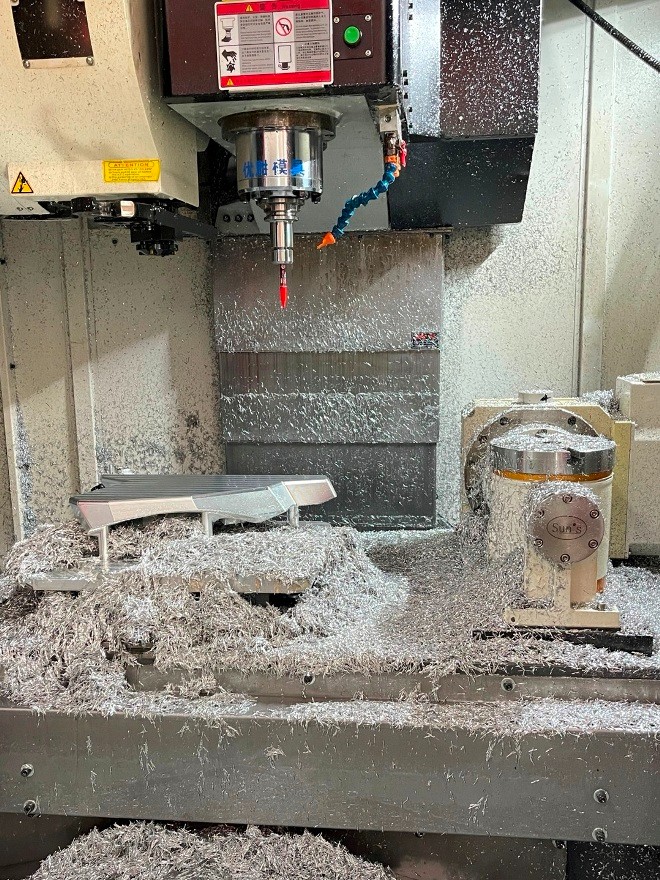

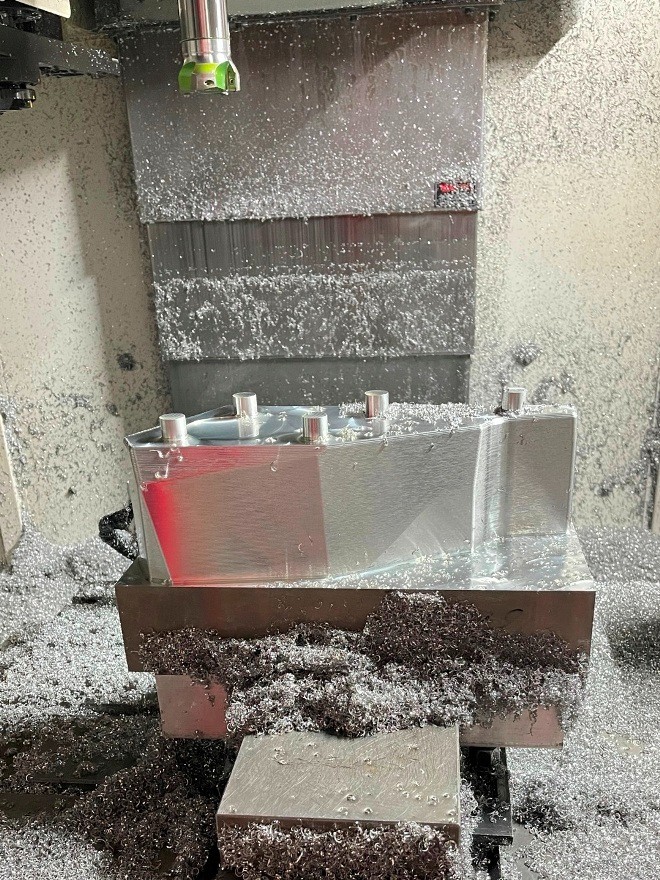

1序-整块铝开粗-夹虎钳-留工艺圆柱

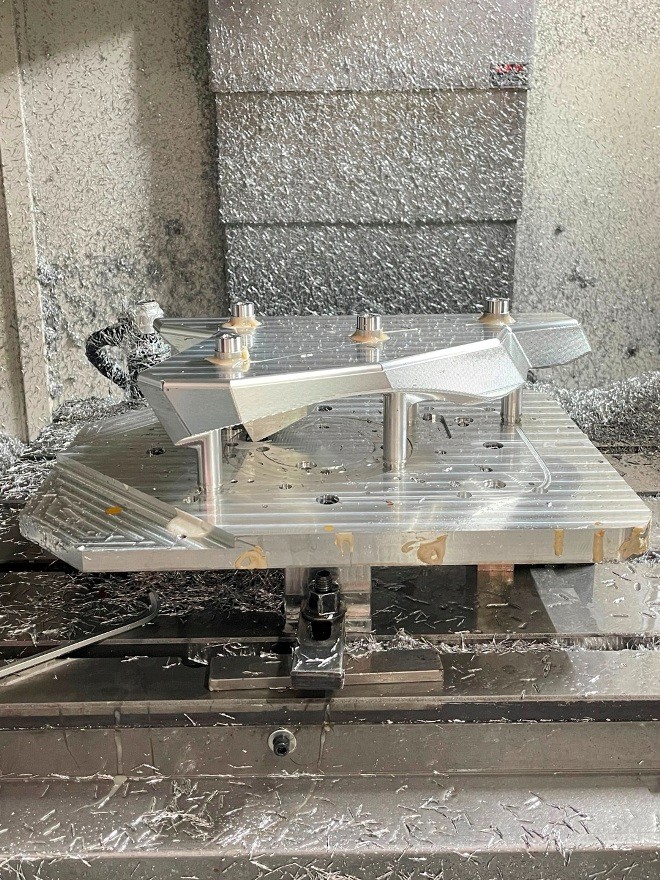

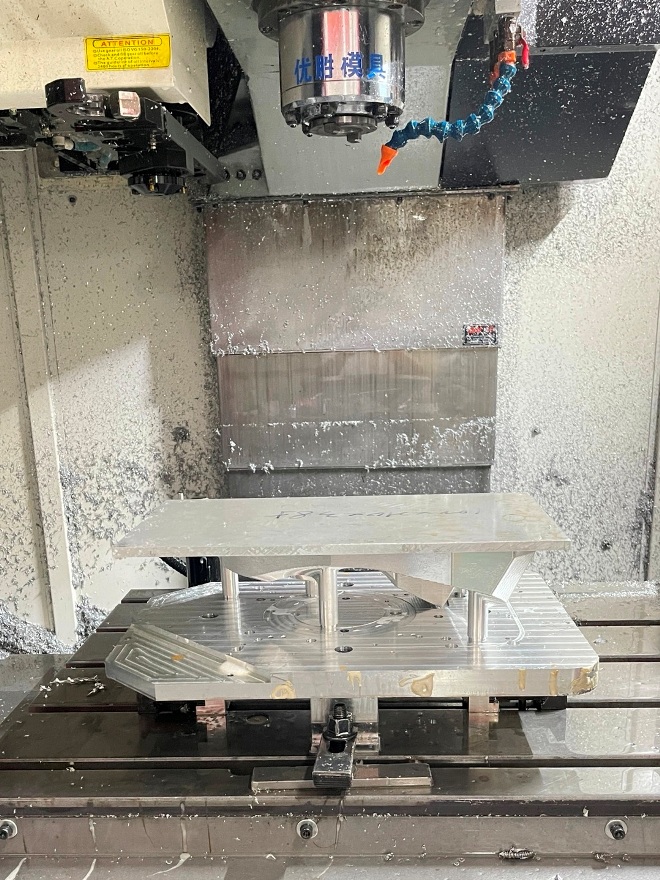

2序-1-从支架板底部锁螺丝

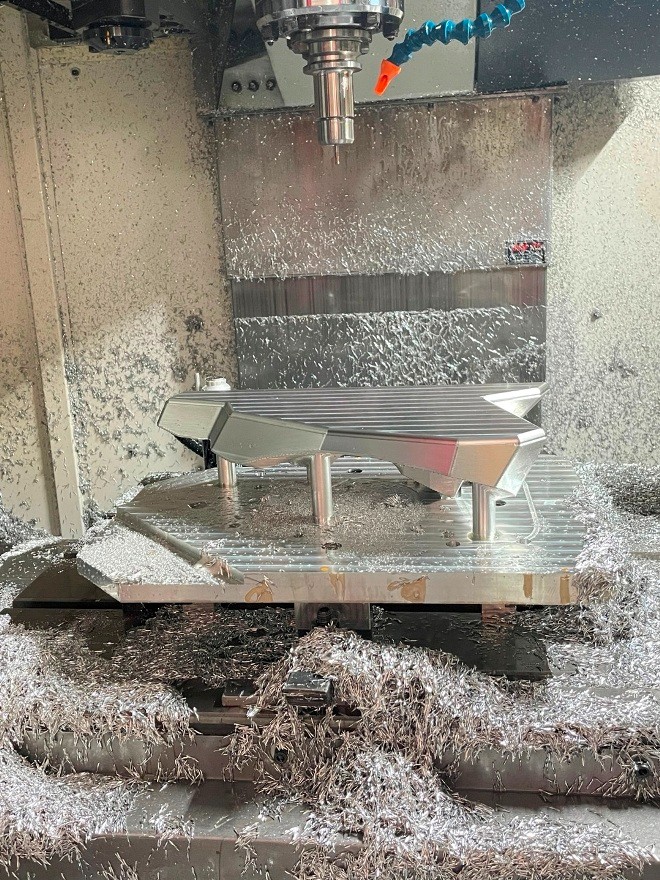

2序-2-手板底面及圆角精光
2序-3-水笔画圆大致定位
2序-4-用AB胶把圆柱粘到底面

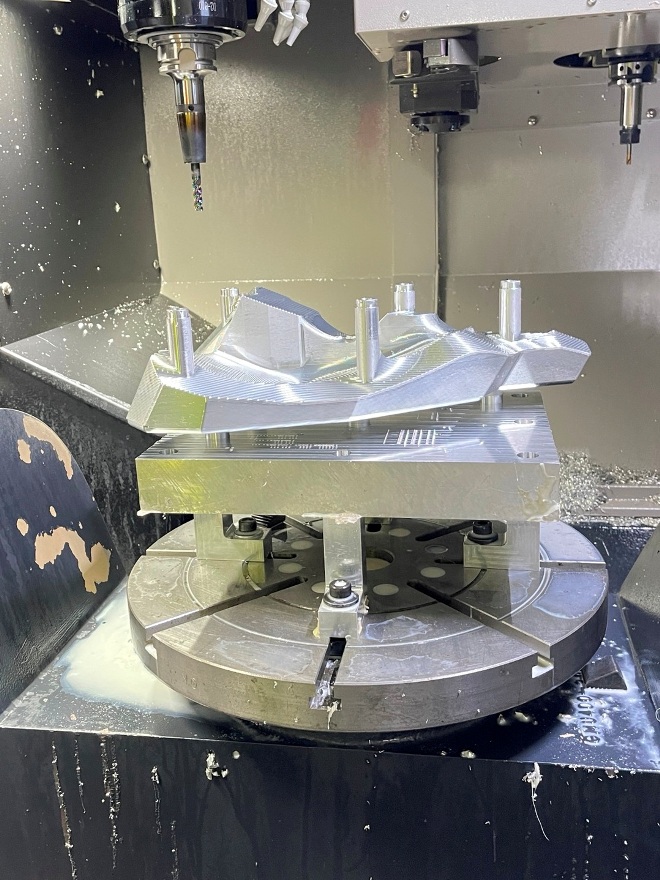

3序-1-上五轴锁支架板

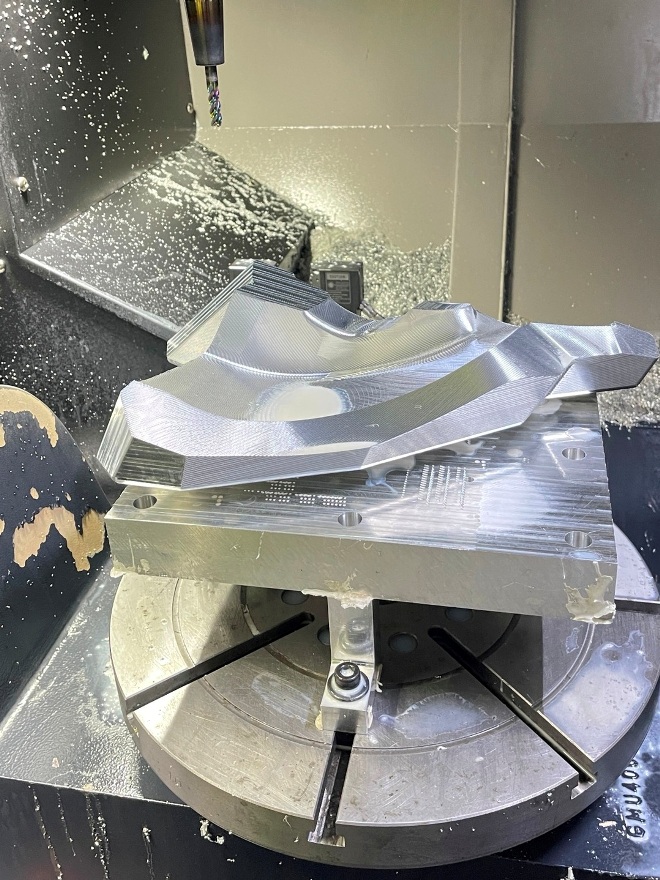

3序-2-铣掉工艺圆柱

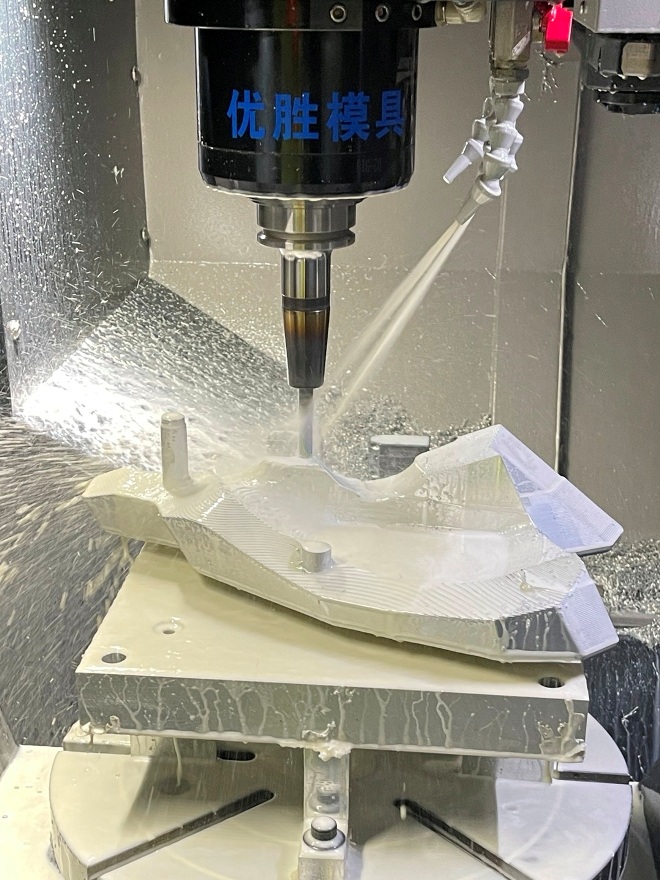

3序-3-精光曲面及侧面钻孔
案例简介：本案例为优胜承接加工的一套手板零件，1序-整块铝开粗-夹虎钳-留工艺圆，2序-从支架板底部锁螺丝-手板底面及圆角精光-水笔画圆大致定位-用AB胶把圆柱粘到底面，3序上五轴锁支架板-铣掉工艺圆柱-精光曲面及侧面钻孔。
加工工艺
1序-整块铝开粗-夹虎钳-留工艺圆柱
2序-1-从支架板底部锁螺丝
2序-2-手板底面及圆角精光
2序-3-水笔画圆大致定位
2序-4-用AB胶把圆柱粘到底面
3序-1-上五轴锁支架板
3序-2-铣掉工艺圆柱
3序-3-精光曲面及侧面钻孔
