【五轴培训】螺旋抽芯精密模具零件加工

案例简介:螺旋抽芯模具型芯,材料为S136淬火加硬,螺旋槽精度0-+0.015,须滑配推杆,胶位面清角到R0.45,不能有接刀印。加工工艺:做简易夹具垫高,从底部锁螺丝,淬火前开粗,淬火后再光刀。


加工工艺


1序-淬火前开粗

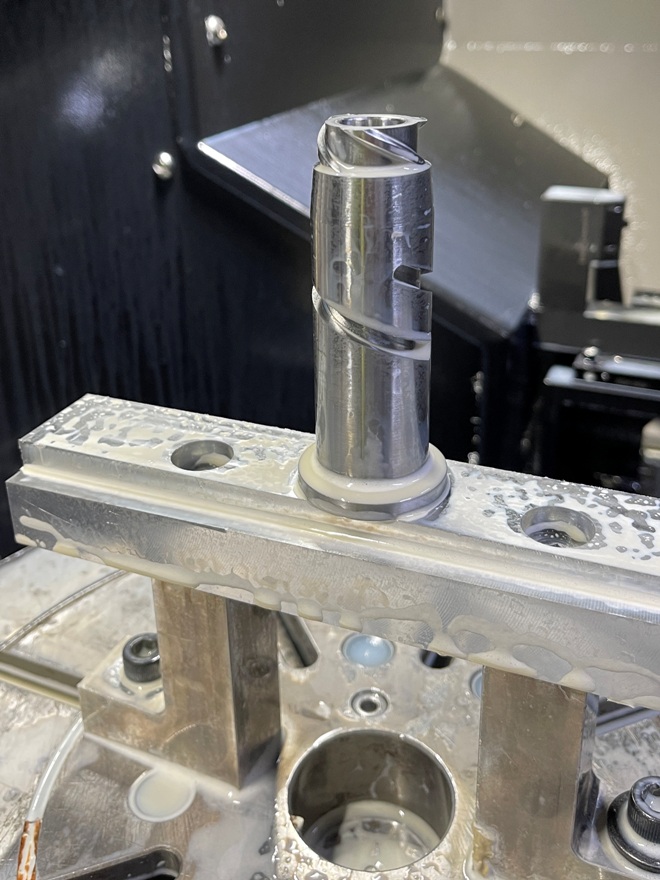

2序-淬火后光刀,做支架板简易夹具

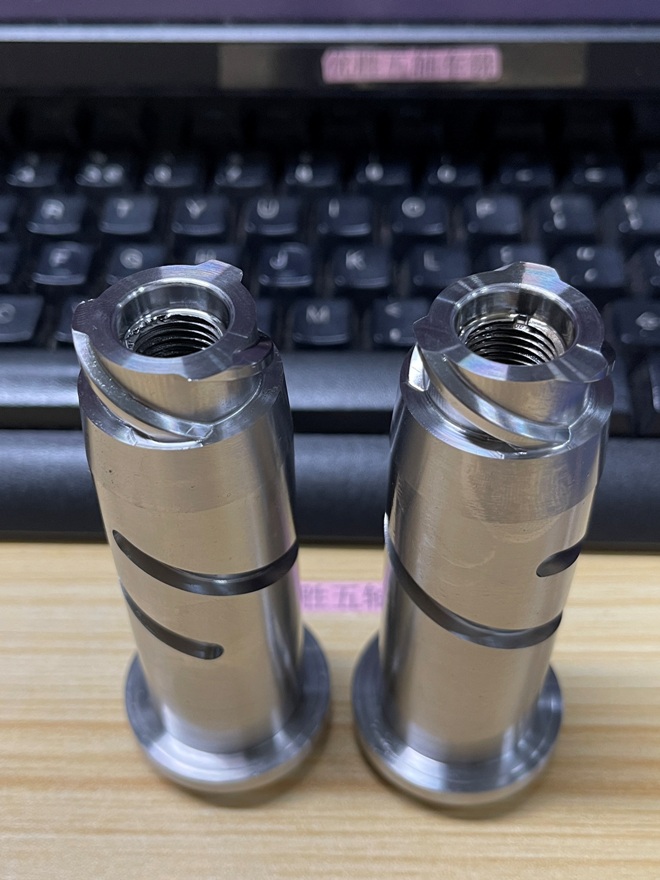

精度和光洁度达到要求
