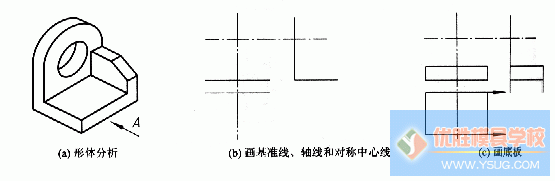

[例6-1] 画图6-16a所示组合体的三视图。
（1）形体分析
该组合体是由底板、正立板和右侧立板等堆叠组合成的。四棱柱与半圆柱组合的正立板堆叠在四棱柱底板上面，它们的左、右、后面都平齐，它们的由面与堆叠在四棱柱底板上的直角梯形柱右侧立板的右面也都平齐，直角梯形柱右侧立板的前面与四棱柱底板的前面平齐，正立板上挖去一个与其半圆柱同轴线的圆柱相通，组合体的整体在三个方向上都不具有对称面。
（2）确定主视图
如图6-16a中的箭头A所指的方向反映组合体的形状及其基本形体的相互位置特征最多，故选箭头A为主视图的投射方向。安放位置取自然位置。
（3）画图步骤

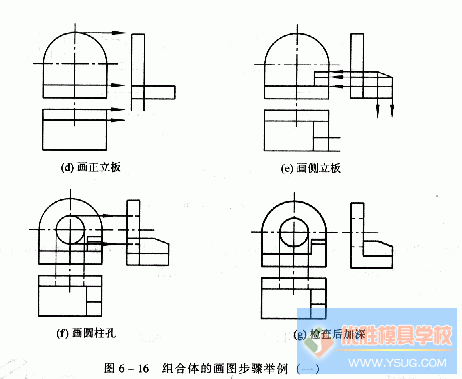

如图6-16b～g所示。

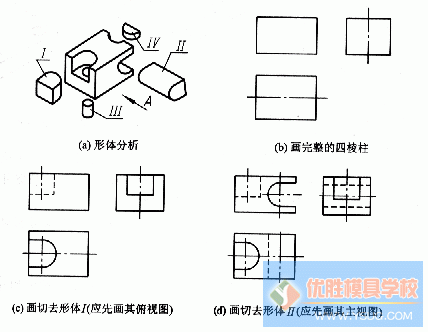

[例6-2] 画图6-17a 所示组合体的三视图
（1）形体分析
该组合体可看作原形为四棱柱，切去Ⅰ、Ⅱ、Ⅲ、Ⅳ等四部分而成。
（2）确定主视图
如图6-17a 中的箭头A所指的方向反映组合体的形状及其基本形体的相互位置特征最多，故选箭头A为主视图的投射方向。安放位置取自然位置。
（3）画图步骤

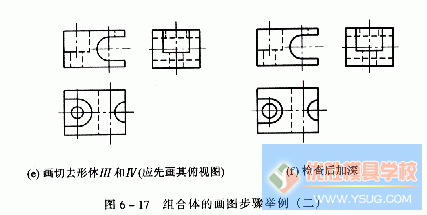

如图6-17b～f所示。
[例6-3] 画图6-18a 所示组合体（底座）的三视图。
（1）形体分析

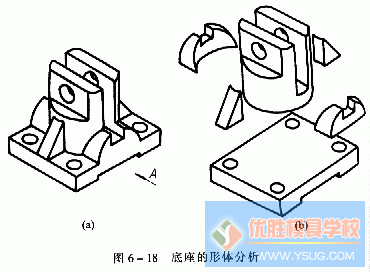

该底座由四棱柱底板，直立圆柱，前、后半圆柱，以及左、右两个直角三棱柱的肋板等形体组成。中间切槽，左、右对称切块，带有左右通孔的直立圆柱与顶上中间切槽的前、后半圆柱垂直相贯，与左、右对称的肋板的前、后面平行相截；它们的底面都与下方的中间开前后通槽、四角钻孔的底板的顶面相接；中间半圆柱的前、后端面与底板的前、后端面分别平齐；整体在长、宽方向上都对称；除底板上四角钻孔处于对称位置外，所有组合的基本形体在宽度方向上都处于居中位置；除底板上四角钻孔、直立圆柱顶上左、右切块及其横孔、左、右两肋板均处于对称位置外，所有组合的基本形体在长度方向上都处于居中位置，如图6-18b所示。
据上分析，底座个基本形体的表面间有平齐、不平齐、相贯、截交等相对位置关系，画图前应分清，在各个交接处应画出其交线，或有线隔开。
