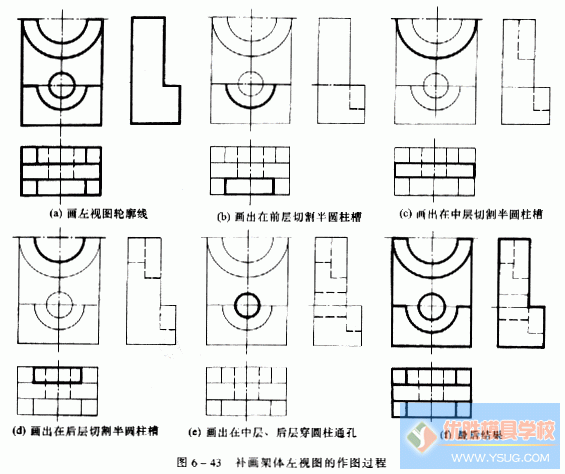

［例６－７］ 如图所示，由支座的主、左视图，想象支座的主、左视图，想象支座的整体形状，并补画俯视图。
（１）看懂支座的主、左视图，想象其整体形状．

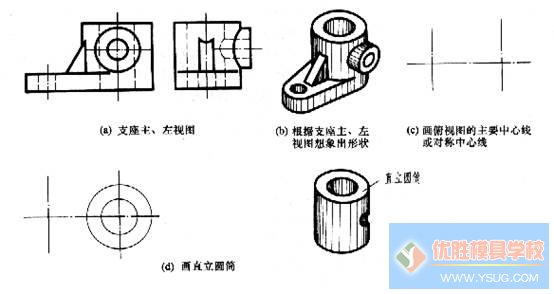

如图６－４４a所给的主、左两视图时行投影分析可知，支座是堆叠型和挖切型综合的组合体．可用形体分析法看图，从而补画出所缺的俯视图，分析如下：
如图６－４４a所示，根据主、左视图上线框的对应关系可知，支座是由直立圆柱筒、水平圆柱筒、三棱柱肋板、底板等四部分组成．直立圆柱筒与水平圆柱筒垂直相贯，且其上的两孔贯通，它与底板顶面相截，且与肋板的前、后两侧面相截，底板的前、后端面与直立圆柱筒的外圆柱面相切，它们的底面平齐相接，肋板底面与底板顶面相接．根据主、左视图所决定的底板左端的顶、底面形状是否以有其他形状呢？请读者自行分析．
经上分析，便可想象支座的整体形状，如图６－４４b所示．

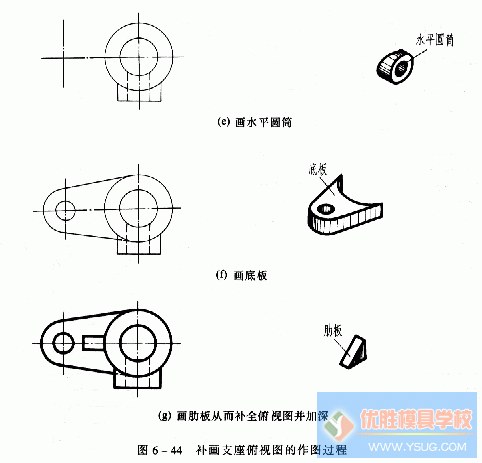

（２）在看懂主、左视图的基础上，补画俯视图，补画俯视图的作图过程．如图６－４４c～g所示．

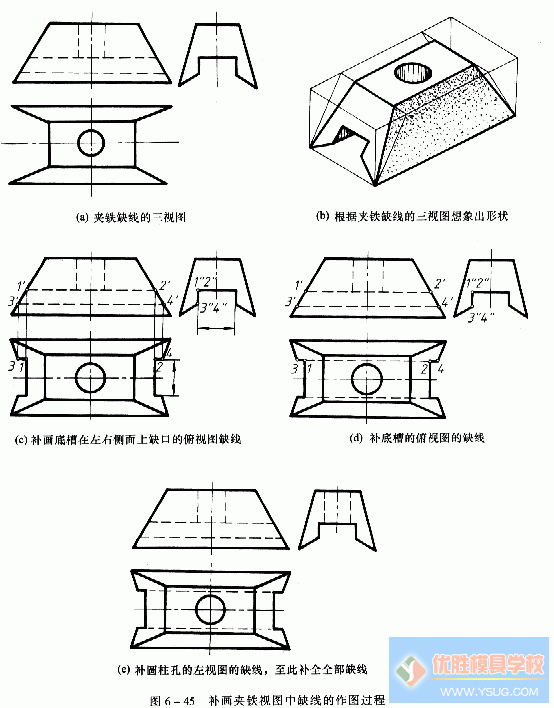

［例６－８］如图６－４５a所示，补全夹铁俯、左视图上的缺线。
１、看懂缺线的夹三视图，想象出应具有的整体形状。
对图６－４５a所给的缺线三视图进行投影分析，可知，夹铁是挖掘、切割型综合的组合体，可用线面分析法看图，从而查找出视图上所缺的图线，分析研究如下：
（１）由主视图左、右斜向直线与俯、左视图对应的都是线框（两框对一线）可知，夹铁左、右面是正垂直面，根据正垂直面的投影性质，俯视图上左、右线框与左视图对应的线框都应是类似形，根据类似形的规律，俯视图左边可见线框与左视图可见线框对应的应是朝向相同，边数相等的类似形，俯视图右边可见线框与左视图不可见线框对应的应是朝向相反、边数相等的类似形，所以俯视图左、右线框应是朝向相反的，边数相相等的类似形（等腰梯形燕尾），它们分别按与左视图朝向相同和朝向相反的边数相等的等腰梯形燕尾补作缺线。
（２）由主、俯视图的对应关系，可知，夹铁底部是一左右通的等腰梯形燕尾通槽。
（３）从主、俯上的虚线与小圆的对应关系，可知，夹铁中部是一上、一下贯通的圆柱孔，从而判定左视图上所缺的该孔的侧视转向轮廓线的侧面投影（虚线）。
把所缺的线考虑进来，便可综合想象出夹铁应具有的完整形状，它是由四棱台，其下部开了一个左右通的等腰梯形燕尾通槽，中部由上向下钻一圆柱通孔所组成，如图６－４５b所示。
２、在想象出夹铁的整体形状的基础上，依次补画出俯、左视图中的缺线。补画俯、左视图中缺经线的作图过程，如图６－４５c-e所示。
