2、 形体，定位置
根据每一部分的三视图，逐个想象出各部分的形状和位置，如图6-38b~d所示。
3、 合起来，想整体
每个部分（基本形体或其简单组合）的形状和位置确定后，整个组合的形式也就确定了，如图6-38e所示。
(二)形体分析法看图举例
[例6-4] 看懂图6-39a所示组合体（支承座的主、俯、在三视图。
1.分线框，对投影

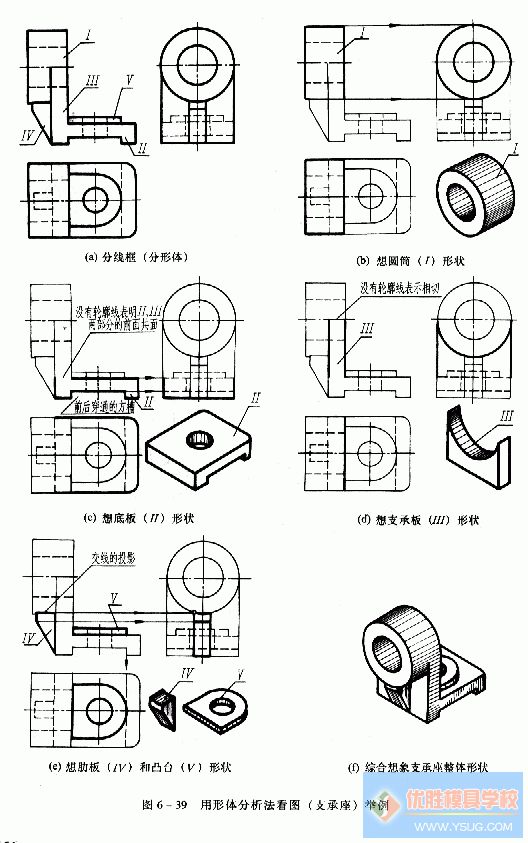

分清组合体的组成部分，以分析可知，该组合体分成五部分：圆筒Ⅰ、底板Ⅱ、支承板Ⅲ、肋板Ⅳ、凸台Ⅴ。在主视图上分别标出这五部分，如图6-39a所示。
2.识形体，定位置
根据每一部分的三视图对应关系，先看大体，后看细节；先看外面，后看里面；先看堆叠，后看挖切，逐个想出各部分形体的形状和位置，如图6-39b～e所示。
3.合起来，想整体
如图6-39f所示
三、用线面分析法看图
从面出发，在视图上划分线框。
组合可以看成是由若干个面（平面或曲面）围成，面与面间常存在交线，线面分析法就是把组合体分析为若干个面围成，逐个根据面的投影特性确定其空间形状和相对位置，并判别其相线之间各交线的空间形状和相对位置，相辅相成，从而想象也组全体的形状。
（一）线面分析法看图的要点
要善于利用面及其交线投影的性质（真实性、积聚性、类似性）看图。
1. 分线框，识面形。
从面的角度分线框，对投影是为了识别面的形状及其对投影面的相对位置。据第二章直线、平面的投影可知：凡“一框对两线”，则表面投影面平行面；“两框对一线”，则表示投影面垂直面；“三框相对应”，则表示一般位置平面。投影面垂直面和一般位置平面的三个投影中都具有类似性的对应线框，其对应的线框呈类似形，所谓类似形，即对应的两线框的边数相等，朝向相同（均可见的两线框或均不可见的两线框对应时）或朝向相反（一为可见，一为不可见的两线框对应时）。熟记这一规律，可以很快地识别两视图上的遥遥相对的线框是否真的对应，从而弄清每一线框的空间形状和空间位置。
图6—40所示为切割型组合体。线框Ⅰ（1、1′、1″）在主视图中的线框I，在府视图上找不到与其对应的类似形线框对应，就改找了直线 、直线Ⅰ"与其对应，这样表明线框Ⅰ是“一框对两线”，故为正平面。线框Ⅱ（ 2、2′、2″ ）在俯视图中的线框2，在主视图上找不到与其对应的类似形线框对应，就改找了直线2′与其对应，在左视图上与其对应的是边数相等朝向相同的六边形2"（线框2和2"均可见），这表明线框Ⅱ是“两框对一线”故为正垂面。同样，可分析出线框Ⅲ（3、3′、3″）表示侧平面，线框Ⅳ（4、4′、4″）表示侧垂面。其余的各面请读者自行分析。
2.识交线，想形位
再从分析面与面相交的交线入手，也有肋于识别各个面的空间形状和空间位置，相辅相成，读者可自己分析。
３.形位明，想整体
将以上对各个面及其交线的空间形状和空间位置分析的结果，综合起来，便可以想像出切割型的组合体的整体形状，如图６－４0所示。
（二）线面分析法看图举例
［例６－５］ 看懂图６－４１a所示组合体（压块）的主、俯、左三视图
从图６－４１a 压块的视图可知，它是由原始形四棱柱被切割而成的。由主视图联系其他视图可以想象出，压块左上方的缺角是正垂面切割而成的。由俯视图联系其他视图可以想象出，压块左方前、后对称的缺角是分别用两个铅垂面对称切出的，由左视图联系其他视图，可以想象出压块下方前、后对称的缺块是分别用正平面和水平面切出的，具体的分析方法步骤如下：
１.分线框，识面形
从某一视图（一般第先从主视图开始，必要时，可再从别的视图开始）上划分线框，根据投影规律，从另两视图上找出其对应的线框或图线，从现时得知所表示的面的空间形状及其对投影面的相对位置。
